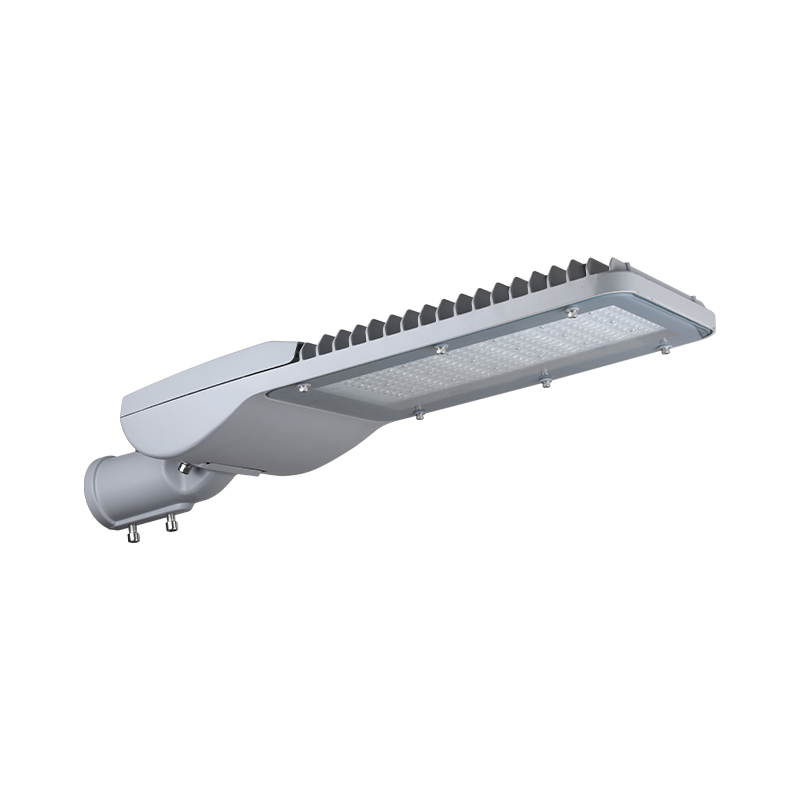

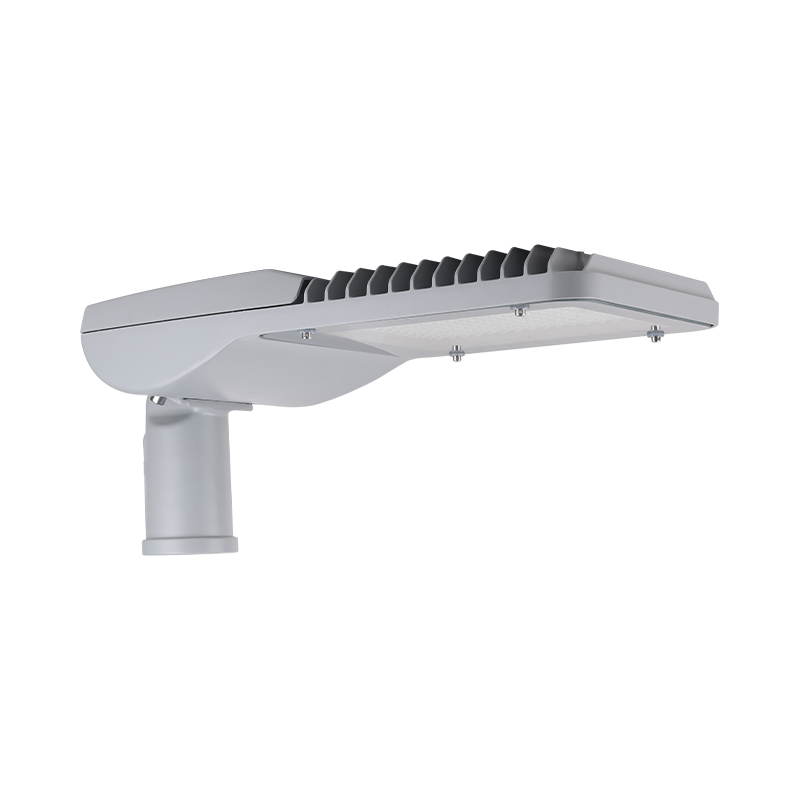

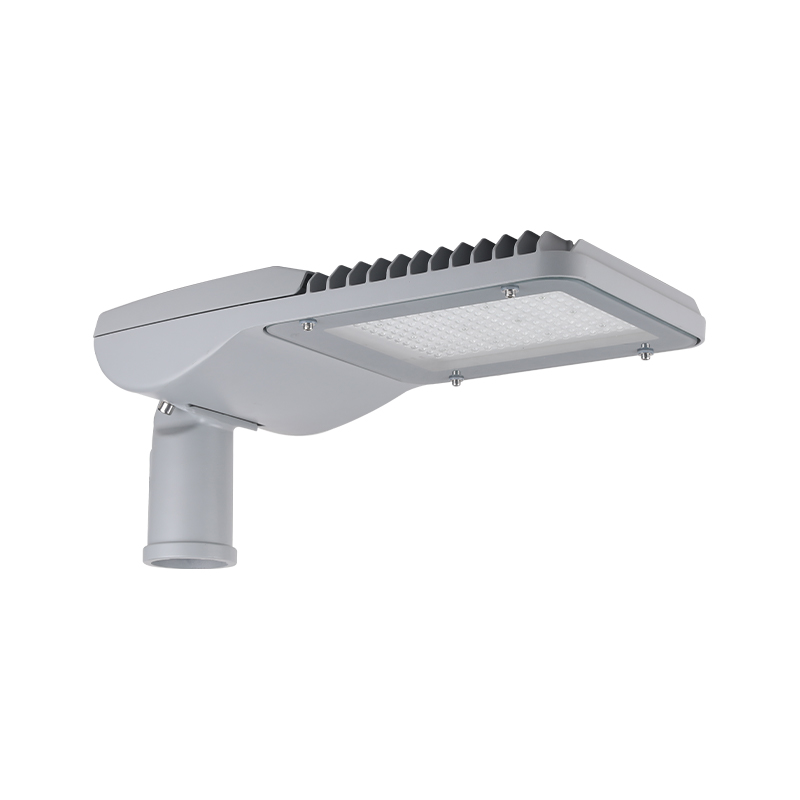

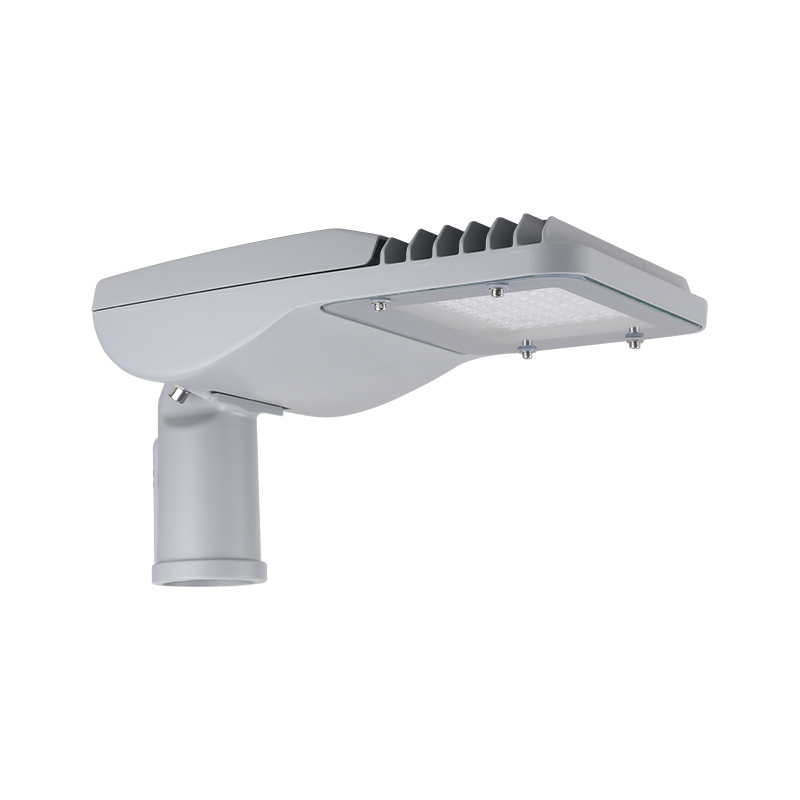

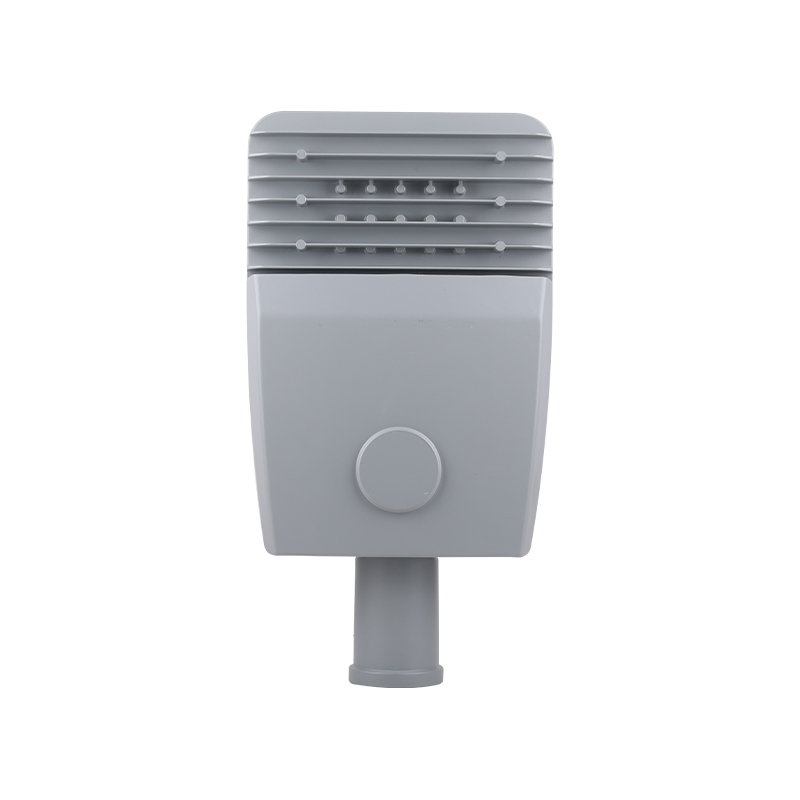

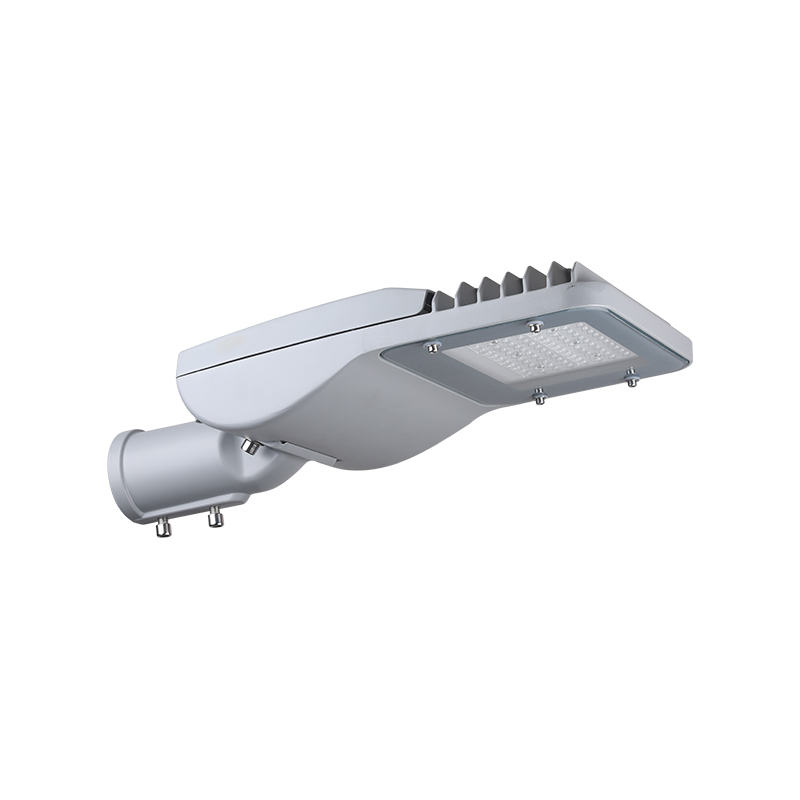

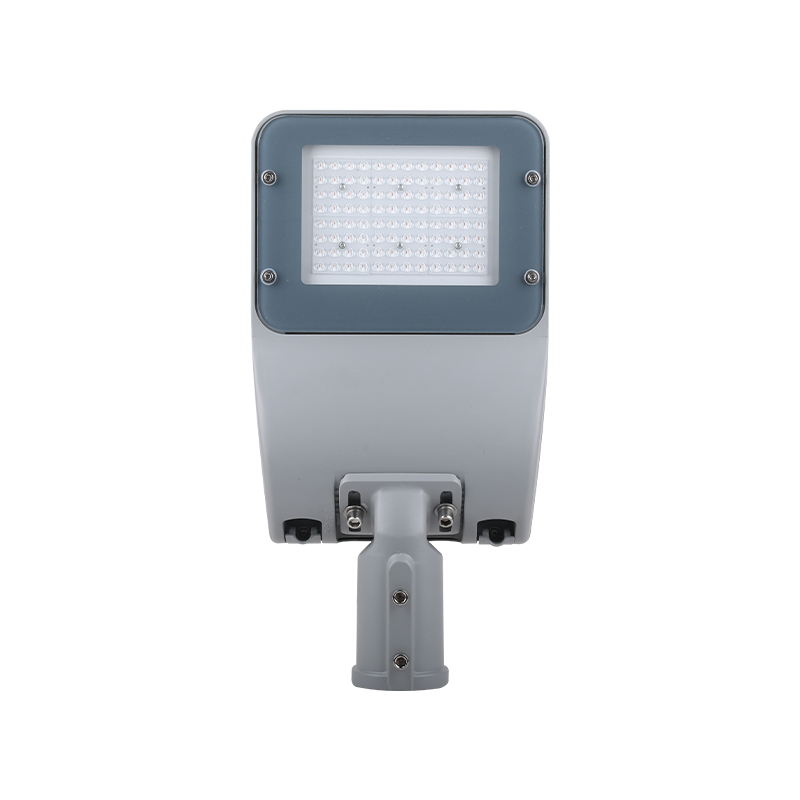

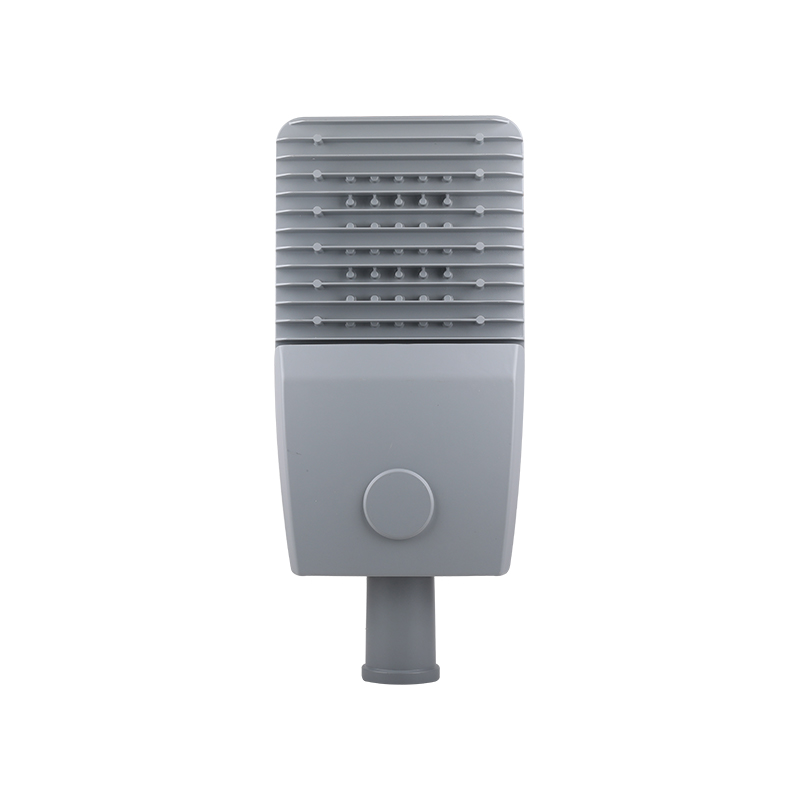

Name: ارتفاع ضغط الألومنيوم يموت الصب الإسكان ATLANTIC PRO LED أضواء الشوارع
Brand: Jiangsu Dingrui Lighting Technology Co., Ltd.

وصف المنتج

الميزات
1. متوفر بستة أحجام، وأكثر فعالية من حيث التكلفة للمشاريع.
رقاقة الصمام 5050/3030، 120-180lm/w هيكل من الألومنيوم المصبوب عالي الضغط مع طلاء مسحوق بوليستر متين مقاوم للتآكل.
2. IP66، lk09 10 كيلو فولت / 20 كيلو فولت SPD اختياري.
3. زاوية حنفية قابلة للتعديل 0 ± 15 درجة.
4. يسمح التصميم الفريد القابل للفصل بتفكيك الغطاء العلوي ولوحة القيادة بسرعة دون مساعدة أي أدوات، مما يسهل فحص وإصلاح واستبدال المكونات الداخلية وتحسين كفاءة صيانة المعدات.
5. مفتاح الأمان / الخلية الكهروضوئية / غطاء التقصير / المستشعر الذكي اختياري عند الطلب ضمان لمدة 5 سنوات.

التطبيقات الرئيسية

الطريق والطريق السريع

الجسور

المناطق الحضرية والسكنية

مناطق الساحة والمشاة

المواصفات الفنية

المواصفات

ميني

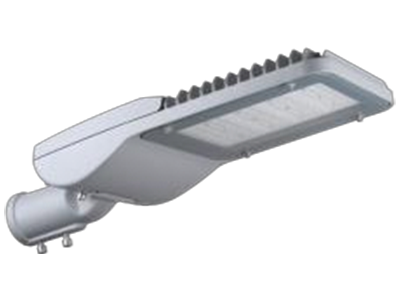

ميدي

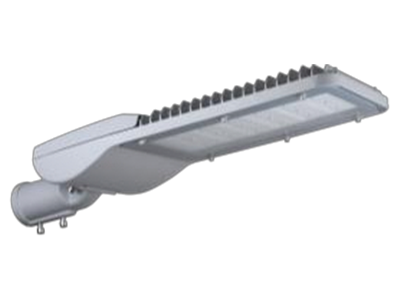

ماكسي

القوة الكهربائية

30-75 واط

80-150 واط

150-200 واط

جهد الإدخال

100-277 فولت/50-60 هرتز

درجة حرارة اللون

3000-6500 ك

مؤشر تجسيد اللون

كري> 70

درجة حرارة التشغيل

-40 درجة مئوية ~ 50 درجة مئوية

مواد الإسكان

أدك12

حماية الدخول

IP66

قوة التأثير

IK08/IK09 اختياري

حماية الطفرة

10 كيلو فولت/20 كيلو فولت

الناشر

الزجاج المقسى

حنفية القطر

50 ملم / 60 ملم

الوزن

4.3 كجم

5.6 كجم

6.8 كجم

التصميم بالتفاصيل

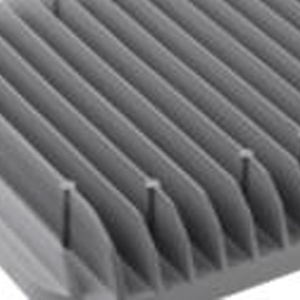

الجسم
هيكل من الألومنيوم المصبوب عالي التحمل مع طلاء مسحوق بوليستر مقاوم للتآكل.

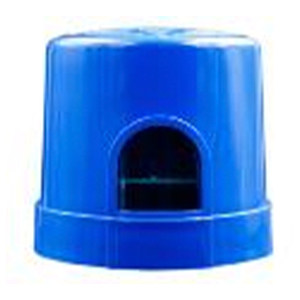

التحكم الضوئي (اختياري)
اختياري مع مقبس NEMA وخلية ضوئية/غطاء قصير.

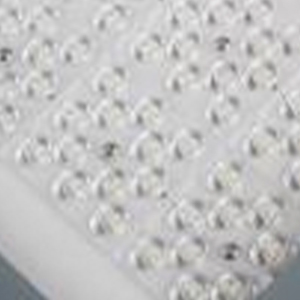

رقائق الصمام
شرائح Lumileds 3030 و5050 LED بكفاءة إنارة تصل إلى 150lm/w، وعمر افتراضي طويل يصل إلى 50000 ساعة.

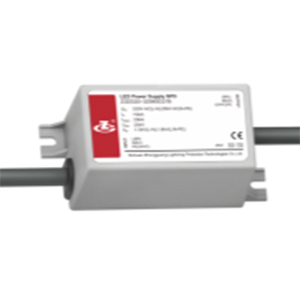

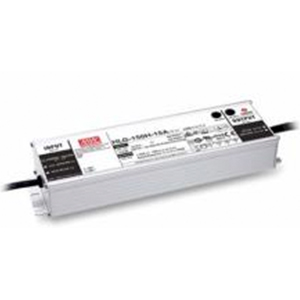

وحدة إمداد الطاقة
سائق LED عالي الأداء
- تعتيم 0-10 فولت عند الطلب
- العلامة التجارية للسائق يمكن الاختيار من بينها
موسو، مانويل، فيليبس، أوسرام.

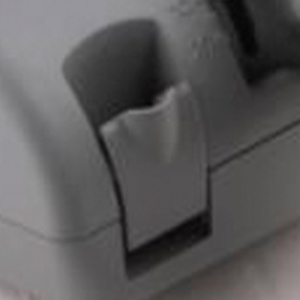

أبازيم

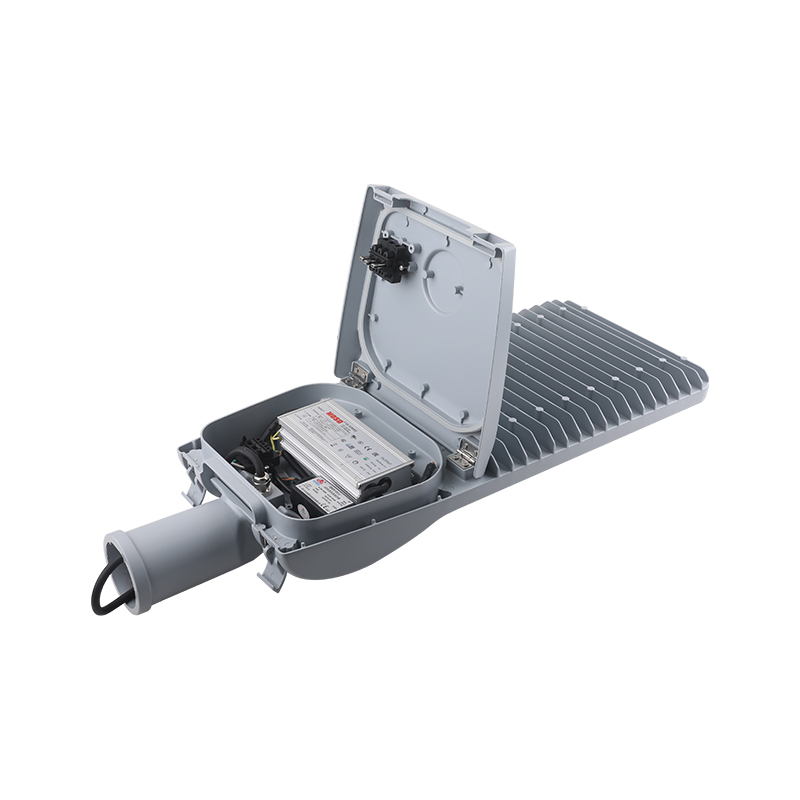

فتح حجرة التروس بدون أدوات، سهل الصيانة.

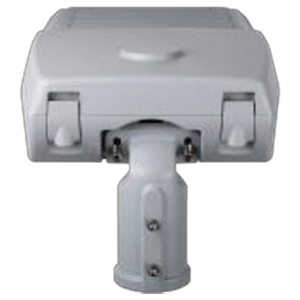

حنفية
زاوية واسعة قابلة للتعديل من 0°-±15° للدخول الجانبي والتركيب العلوي.

فاصل الطاقة
يتم إيقاف تشغيل وحدة الإنارة تلقائيًا عند فتح حجرة التروس وبعد تشغيلها بشكل مغلق، مما يضمن سلامة العمال أثناء الصيانة.

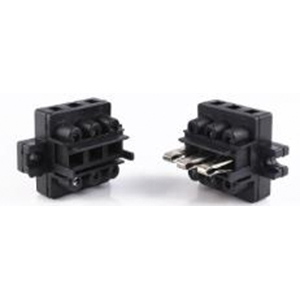

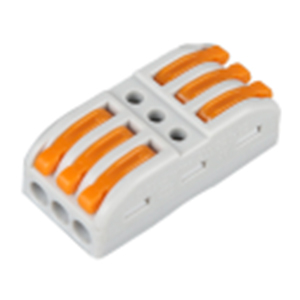

موصل
موصل سريع التوصيل، بدون أدوات، يوفر الوقت.

SPD
جهاز حماية من زيادة التيار 10 كيلو فولت (20 كيلو فولت اختياري)، حماية أكثر موثوقية لوحدة إمداد الطاقة LED.

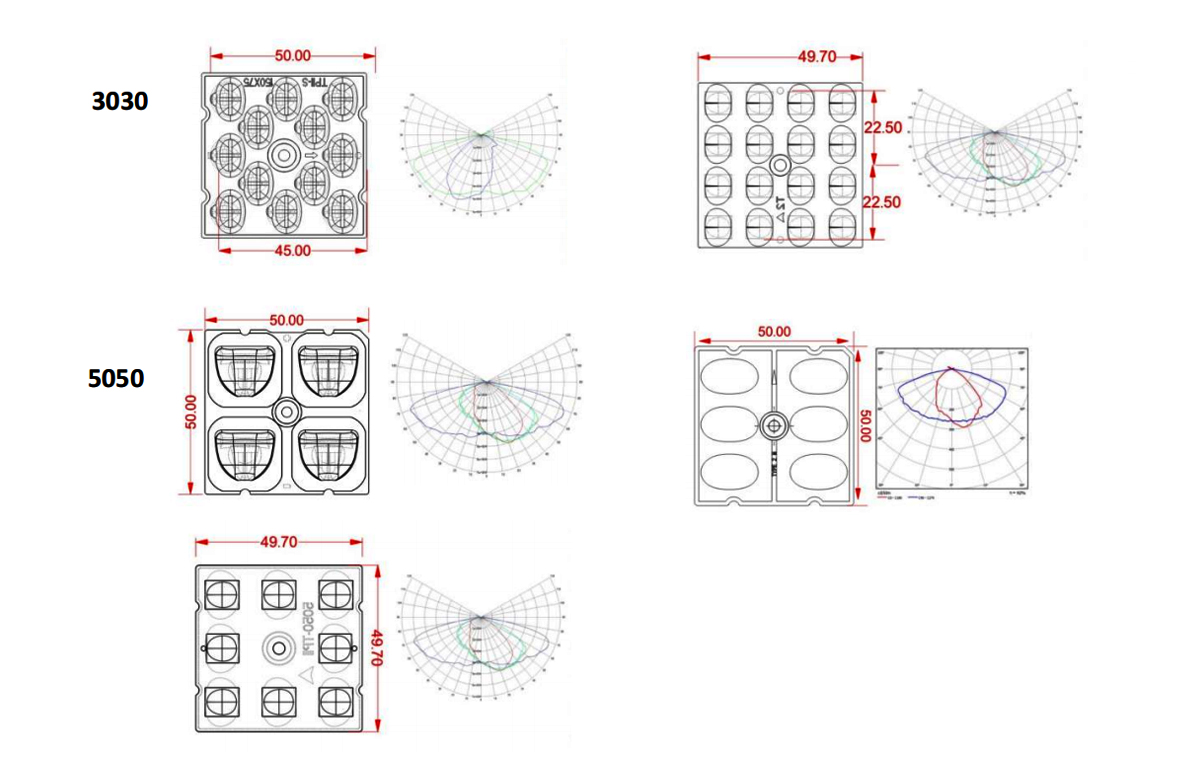

البصريات المتاحة

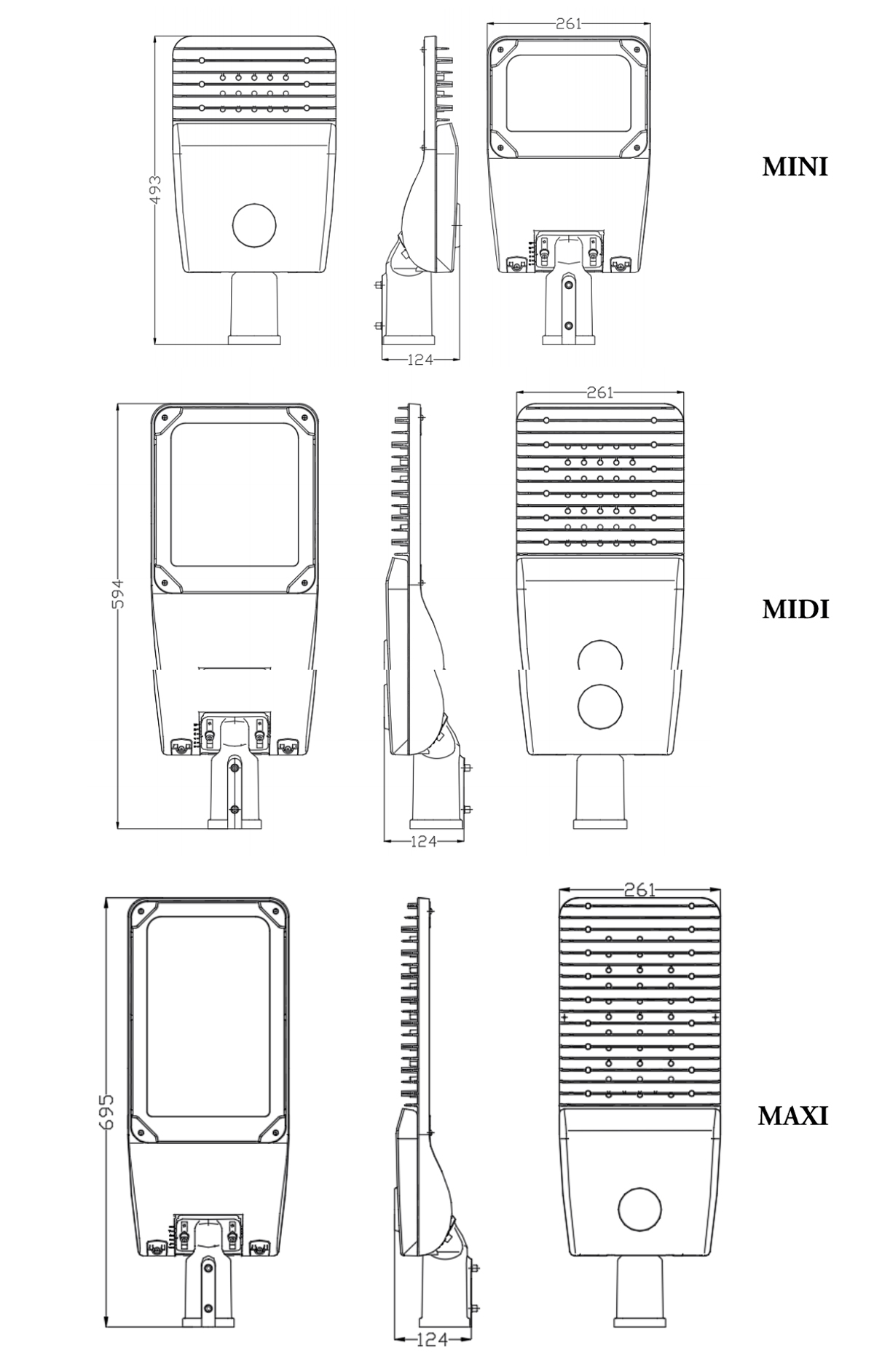

الأبعاد (مم)

معلومات الطلب

النظام كود

LED اكتب

كمية LED

البصريات
الكمية

تصنيف القوة الكهربائية

الإنارة
الكفاءة فوق ل

مضيئة تدفق

CCT

CRI

ATP101

3030

60 واط

120 لومن / ث

9600 لومن

3000K-6500K

> 70

ATP201

3030

192

120 واط

120 لومن / ث

14400 لومن

3000K-6500K

> 70

ATP301

3030

288

180 واط

120 لومن / ث

21600 لومن

3000K-6500K

> 70

ملاحظة:
- يمكن تخصيص القوة الكهربائية بناء على طلب المشروع.
- لون طلاء المبيت القياسي رمادي فاتح، ويمكن طلاء لون آخر حسب الطلب.

البيانات اللوجستية

نموذج

وحدة التعبئة
(جهاز كمبيوتر شخصى / كرتون)

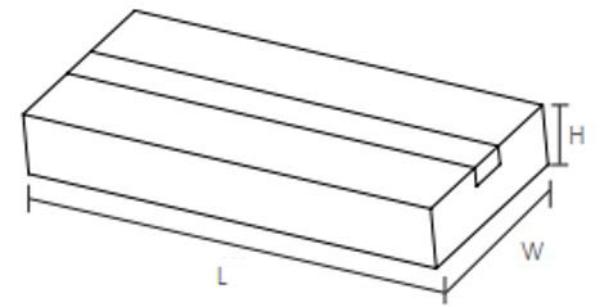

حجم الكرتون (مم)
(الطول*العرض*الارتفاع)

الوزن الصافي

الوزن الإجمالي

الحجم

أتلانتيك برو ميني

510*280*180 مللي متر

4.3 كجم

4.8 كجم

25.7 ديسيمتر مكعب

أتلانتيك برو ميدي

610*280*180 مللي متر

5.6 كجم

6.2 كجم

30.7 ديسيمتر مكعب

أتلانتيك برو ماكسي

710*280*180 مللي متر

6.8 كجم

7.5 كجم

35.7 ديسيمتر مكعب

التثبيت

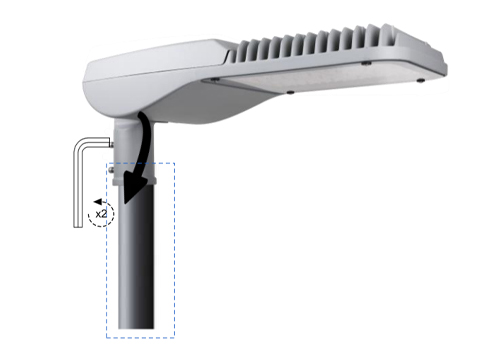

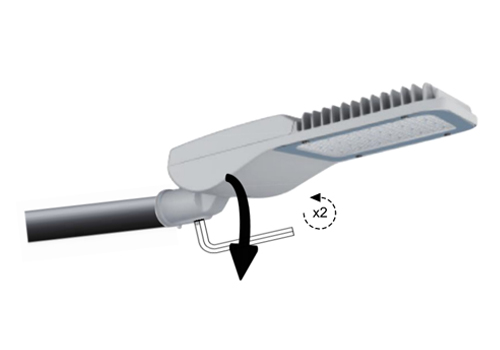

قم بربط وحدة الإنارة بالعمود باستخدام مفتاح ألين.

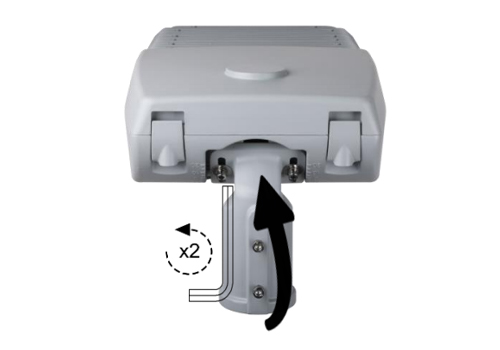

قم بفك البراغي بواسطة مفتاح ألين وقم بتدوير الحنفية لضبط موضع الدخول الجانبي.

مطلوب أدوات يدوية واحدة فقط لتثبيت وحدة الإنارة.

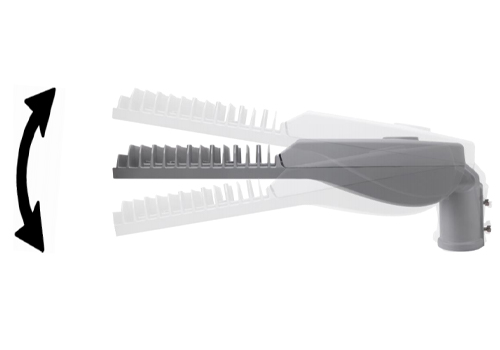

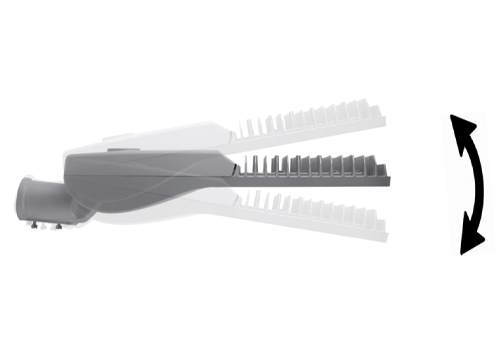

-15 درجة إلى 15 درجة.

-15 درجة إلى 15 درجة، يمكن تعديل زاوية الحنفية بمقدار -15 درجة، -10 درجة، 0 درجة، 5 درجة، 10 درجة، 15 درجة.

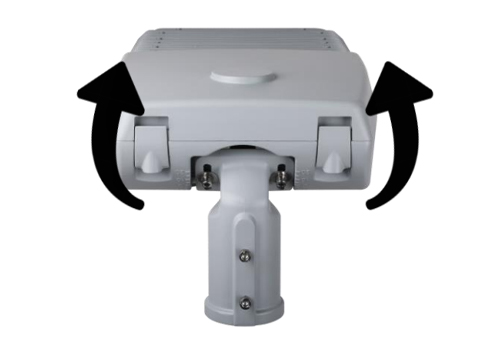

اضغط على مشبكين لفتح حجرة التروس.

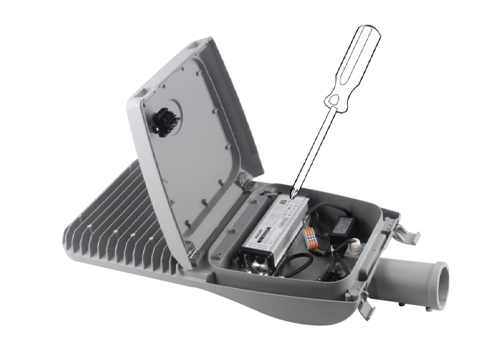

ضع غطاء حجرة التروس في وضع القفل، باستخدام مفك براغي متقاطع قم بفك البراغي واستبدل الأجزاء الإلكترونية الفاشلة، ثم قم بقفل حجرة التروس.

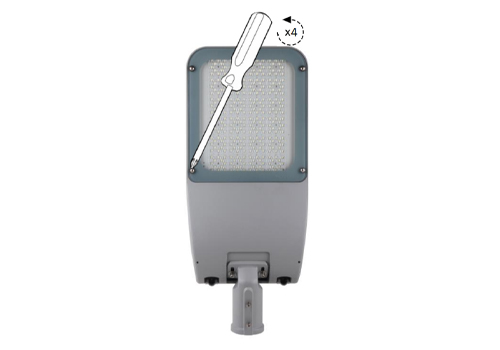

قم بفك البراغي وإزالة الزجاج، ثم استمر في فك البراغي المثبتة على ثنائي الفينيل متعدد الكلور، وقم بإزالة ثنائي الفينيل متعدد الكلور الفاشل واستبدله بآخر جديد. قم بتوصيل وشد كل جزء للخلف خطوة بخطوة.
