مصابيح الشوارع LED المحمية من زيادة التيار المتردد 10 كيلو فولت: المواصفات والفوائد دليل الاختيار

فقد أحد مشاريع توسيع الطرق البلدية على ساحل جنوب شرق آسيا 38 بالمائة من مصابيح الشوارع LED خلال موسمين من العواصف الرعدية. سمحت المواصفات الأصلية بحماية من زيادة التيار بقدرة 6 كيلو فولت، لكن الممر يقع في منطقة بها ما يقرب من 30 يومًا من البرق سنويًا وخطوط إمداد علوية مكشوفة. بعد الجولة الثانية من استبدال السائقين، أعاد الفريق الهندسي تحديد وحدات الإنارة على أنها إنارة الشوارع LED المحمية من زيادة التيار 10 كيلو فولت تركيبات. لم تنتج مواسم البرق اللاحقة أي أعطال في السائق مرتبطة بالزيادة. تشرح هذه المقالة ما يغطيه تصنيف 10 كيلو فولت، والمشاريع التي تتطلب ذلك حقًا، وكيفية التحقق من أن المورد يقدم منتجًا حقيقيًا بقدرة 10 كيلو فولت بدلاً من خط ورقة بيانات.

ماذا تعني الحماية من زيادة التيار بقدرة 10 كيلو فولت بالنسبة لمصابيح الشوارع LED؟

الحماية من زيادة التيار بقوة 10 كيلو فولت هي قدرة التحمل المقدرة لجهاز الحماية من زيادة التيار المتكامل (SPD) الخاص بوحدة الإنارة، والتي تم التحقق من قدرتها على تثبيت وتبديد الفولتية العابرة الواردة حتى 10 كيلو فولت دون الإضرار بمحرك LED أو وحدة LED. الرقم هو تصنيف الجهد العابر، وليس مقياسًا للعزل المائي أو مقاومة الصدمات.

تقع أضواء الشوارع في نهاية دوائر الإمداد الطويلة التي تعمل مثل الهوائيات. تؤدي ضربة البرق على خط متوسط ​​الجهد، حتى على بعد عدة مئات من الأمتار، إلى زيادة الجهد في الموصلات. يؤدي تبديل الشبكة وبنوك المكثفات والأحمال الصناعية القريبة إلى حدوث زيادات أصغر ولكن متكررة. يقوم SPD داخل ضوء الشارع LED المحمي بجهد 10 كيلو فولت بتحويل تلك الطاقة إلى الأرض قبل أن تصل المكونات الحساسة في السائق إلى عتبة الانهيار.

يتم تجميع مستويات الحماية عادة في ثلاث فئات:

• 6 كيلو فولت: الحماية الأساسية للشبكات الحضرية الكثيفة ذات التعرض المنخفض للصواعق
• 10 كيلو فولت: حماية معززة للطرق والطرق السريعة والمنشآت المكشوفة
• 20 كيلو فولت: حماية شديدة التحمل للتضاريس الجبلية والمناطق ذات الكثافة الوميضية العالية جدًا

حيث تكون مصابيح الشوارع LED المحمية من زيادة التيار بقوة 10 كيلو فولت مطلوبة فعليًا

أي مشروع لإضاءة الطرق في منطقة بها أكثر من ثماني ومضات لكل كيلومتر مربع سنويًا، أو على شبكة إمداد غير محمية، أو على أعمدة ذات موصلات علوية، يجب أن يكون افتراضيًا حماية من زيادة التيار بقدرة 10 كيلو فولت. لا يترك التصنيف المنخفض أي هامش بين الزيادات العادية في الشبكة والحدث الكارثي.

تحدد خرائط مناخ البرق العالمية جنوب شرق آسيا وأمريكا الوسطى وخليج غينيا وأجزاء من جنوب الهند بمعدل 10 إلى 20 ومضة لكل كيلومتر مربع سنويًا. غالبًا ما تسجل شمال أوروبا أقل من اثنين. ويترجم هذا الاختلاف مباشرة إلى زيادة الضغط على وحدات الإنارة. في منطقة عالية الكثافة، يمتص SPD بقدرة 6 كيلو فولت حدثًا معتدلًا واحدًا، لكن الزيادات المتكررة تودع طاقة حرارية أكبر مما يمكن أن يتبدده المكثف، ويفشل السائق في الضربة التالية.

تعزو سجلات صيانة المرافق في العديد من البلدان ما يقرب من 30 إلى 60 بالمائة من حالات فشل مصابيح الشوارع LED المبكرة إلى حدوث زيادة وأحداث الجهد الزائد في المواقع المكشوفة. بالنسبة لممر يتسع لـ 200 وحدة إنارة، يعني هذا النطاق العشرات من لفات الشاحنات، وإعدادات التحكم في حركة المرور، واستبدال السائقين على مدار عمر الأصول.

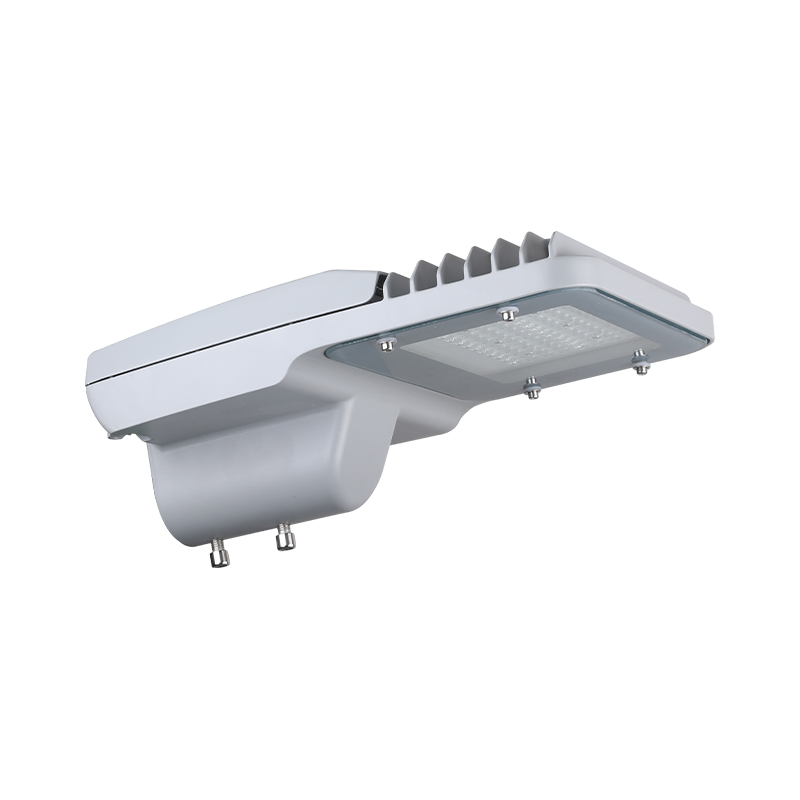

مصابيح الشارع LED المعيارية من سلسلة ATLANTIC بتصميم مقاوم للارتفاع تعالج مصابيح الشوارع عالية الطاقة هذه حالات الفشل المرتبطة بالزيادة التي تم تسليط الضوء عليها في الإحصائيات السابقة، وتتميز ببناء معياري، وصيانة خالية من الأدوات، وإدارة حرارية قوية للحصول على أداء موثوق. عرض المنتج →

يلخص الرسم البياني أدناه كيفية تعيين كثافة فلاش البرق السنوية لتوصيات الحماية من زيادة التيار:

6 كيلو فولت مقابل 10 كيلو فولت مقابل 20 كيلو فولت: كيفية الاختيار

اختر 6 كيلو فولت للشبكات الحضرية الكثيفة ذات الإمداد تحت الأرض وكثافة الفلاش المنخفضة، واجعل 10 كيلو فولت هو الإعداد الافتراضي لمعظم مشاريع الطرق والطرق السريعة، واحتفظ بـ 20 كيلو فولت للمواقع التي تتجاوز فيها كثافة الفلاش حوالي 15 ومضًا لكل كيلومتر مربع سنويًا أو حيث يمتد خط الإمداد بالكامل فوق الأرض عبر التضاريس المفتوحة.

عادةً ما يتراوح فرق التكلفة بين SPD بقدرة 6 كيلو فولت وSPD بقدرة 10 كيلو فولت داخل وحدة الإنارة من 5 إلى 15 دولارًا أمريكيًا لكل وحدة على مستوى المصنع. يعد هذا المبلغ صغيرًا مقارنة بزيارة خدمة ميدانية واحدة، والتي تتضمن فحص الشاحنة وساعة الفني ومراقبة حركة المرور. يعد تحديد الحماية من زيادة التيار بقدرة 10 كيلو فولت في المناقصة الأصلية هو أقل تكلفة لتخفيف المخاطر التي يمكن لفريق المشروع القيام بها.

كيفية التحقق من إضاءة الشارع LED الأصلية المحمية من زيادة التيار بقوة 10 كيلو فولت

يتطلب التحقق تقرير اختبار SPD، والتقييم العابر للسائق، وشهادة اختبار وحدة الإنارة المدمجة، وليس مطالبة واحدة في ورقة البيانات. تكون وحدة الإنارة مقاومة لارتفاع التيار بقدر أضعف حلقاتها، وعادةً ما يكون المحرك هو تلك الحلقة.

1. اطلب تقرير اختبار SPD وتأكد من أنه يغطي IEC 61643-11 أو ANSI C136.2 عند مستوى 10 كيلو فولت.
2. تحقق من ورقة بيانات برنامج التشغيل: تحمل العديد من برامج تشغيل LED ذات التيار المستمر معدلات زيادة داخلية تبلغ 6 كيلو فولت فقط.
3. تأكد من أن جهاز SPD يشتمل على فاصل حراري حتى يتعطل بشكل آمن بعد وقوع حدث شديد.
4. اطلب تقرير اختبار التدفق المتكامل لوحدة الإنارة الكاملة، وليس فقط مكون SPD.
5. تحقق من الحماية من الدخول وتقييمات التأثير للمواقع الساحلية أو المعرضة للتخريب: IP66 مع IK09 أو IK10 هي نقطة مرجعية مشتركة.

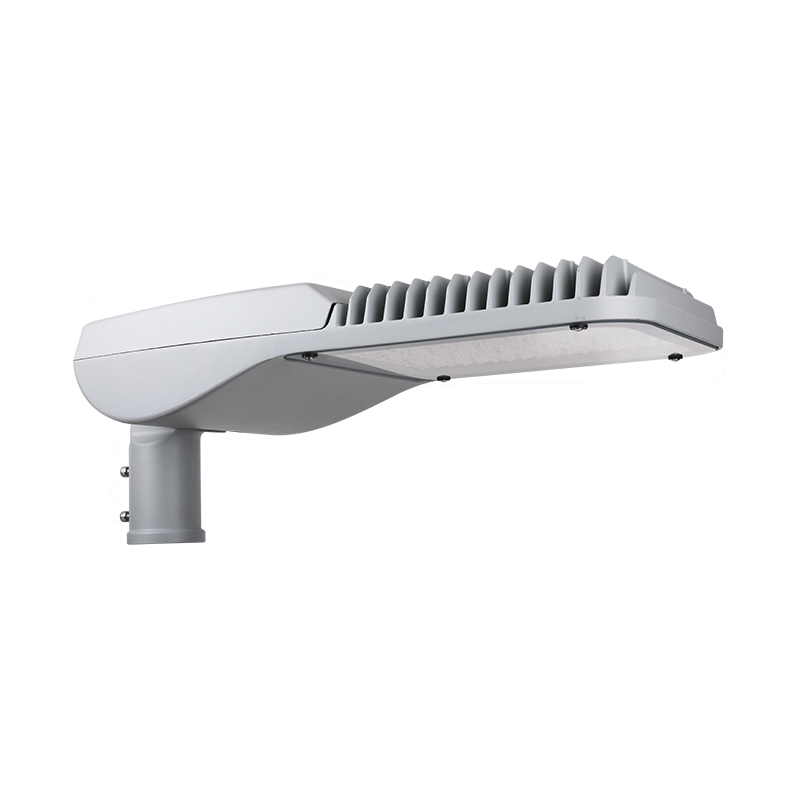

مصابيح الشارع LED المعيارية من سلسلة NOVA مع وصول السائق القابل للاستبدال من خلال الوصول إلى حجرة التروس بدون أدوات ومحركات LED المعيارية، تعمل وحدة الإنارة هذه على تبسيط عملية فحص السائق واستبداله، مما يدعم التحقق من مطالبات الحماية من زيادة التيار كما هو موضح في النص المحيط. عرض المنتج →

بالنسبة للممرات عالية التعرض، يضيف البناء المعياري طبقة أخرى من القيمة: إذا تعطل نظام SPD أو المحرك بعد حدث شديد، تسمح وحدة الإنارة المعيارية لطاقم الخدمة باستبدال الوحدة المتأثرة في دقائق دون التخلص من الهيكل بأكمله. الكفاءة البصرية مهمة أيضًا عند مقارنة عروض الأسعار، ولهذا السبب مقاييس الكفاءة الرئيسية لتطبيقات إضاءة الشوارع LED في المناطق الحضرية يجب مراجعتها جنبًا إلى جنب مع الحماية من زيادة التيار.

اعتبارات الشراء الخاصة بمصابيح الشوارع LED المحمية من زيادة التيار بقدرة 10 كيلو فولت

يجب كتابة مستوى الحماية من زيادة التيار في العطاء، والتحقق منه في ورقة البيانات المقدمة وتأكيده في شهادة اختبار المصنع قبل الشحن. يجب أن تدور محادثة الشراء حول تكلفة دورة الحياة، وليس سعر الوحدة.

تحقق من التوافق المادي قبل إتمام الطلب: يجب أن تتطابق دعامة التثبيت مع قطر العمود الحالي، وهو عادة 60 مم لأذرع الطريق، ويجب أن يقع وزن وحدة الإنارة وحركة الرياح ضمن المسموح الهيكلي للعمود. عادةً ما تتعامل سلسلة الخدمة الشاقة ذات الأغطية المصنوعة من الألومنيوم المصبوب مع حرارة تبديد الارتفاع المفاجئ بشكل أفضل وتوفر عمر خدمة أطول في المناخات الحارة. تقوم الشركات المصنعة مثل شركة Jiangsu Dingrui Lighting Technology Co., Ltd. بنشر تصنيف SPD وتقييم السائق وشهادة الاختبار لكل سلسلة من مصابيح الشوارع ويجب تضمينها في حزمة عرض الأسعار.

سلسلة VENUS من مصابيح الشوارع LED شديدة التحمل مع حامل D60mm تم تصميم وحدة الإنارة المتينة هذه للتوافق مع القطب وتبديد الحرارة، وتتضمن صيانة خالية من الأدوات وبصريات غير متماثلة، مع تفاصيل الضمان ذات الصلة بتغطية الحماية من زيادة التيار كما هو مذكور. عرض المنتج →

تشير شروط الضمان إلى ثقة المورد. يعد ضمان وحدة الإنارة لمدة خمس سنوات والذي يغطي بشكل صريح مكونات الحماية من زيادة التيار أقوى من الضمان العام لمدة عامين. اسأل ما إذا كان الضمان يغطي الأضرار الناجمة عن الصواعق. يستبعد بعض الموردين الأضرار الناجمة عن زيادة التيار، مما يتعارض مع غرض شراء منتج محمي من زيادة التيار.

الأسئلة المتداولة

ما الفرق بين الحماية من زيادة التيار 6 كيلو فولت و10 كيلو فولت في مصابيح الشوارع LED؟

تتعامل حماية 6 كيلو فولت مع الموجة المركبة الأساسية في ANSI C136.2 وتناسب الشبكات منخفضة التعرض. تتحمل حماية 10 كيلو فولت جهدًا وطاقة عابرة أعلى، عادةً 10 كيلو فولت/5 كيلو أمبير أو 10 كيلو فولت/10 كيلو أمبير، مما يجعلها مناسبة للطرق المكشوفة والمناطق المعرضة للصواعق حيث تكون الزيادات المستحثة أكبر وأكثر تكرارًا.

هل لا تزال مصابيح الشوارع LED المحمية من زيادة التيار بقدرة 10 كيلو فولت بحاجة إلى SPD خارجي في لوحة التوزيع؟

نعم. يحمي SPD المدمج برنامج التشغيل ووحدة LED، لكن خزانة التوزيع ووحدات التحكم وخطوط التغذية تحتاج أيضًا إلى الحماية. تعتبر الحماية المنسقة ذات المستويين، وSPD خارجي على اللوحة بالإضافة إلى تصنيف 10 كيلو فولت داخل وحدة الإنارة، هي الممارسة الموصى بها للتركيبات الكبيرة.

كيف يمكنني التأكد من أن القطعة التي تم تسليمها محمية بالفعل من زيادة التيار بمقدار 10 كيلو فولت؟

اطلب تقرير اختبار IEC 61643-11 أو ANSI C136.2 للطراز الدقيق، واطلب ورقة بيانات التصنيف العابر للسائق، وافحص وحدة SPD أثناء مراقبة الجودة الواردة. ستقدم الشركة المصنعة ذات المصداقية هذه المستندات دون مقاومة.

هل يمكن للحماية من زيادة التيار بقدرة 10 كيلو فولت أن تمنع جميع أضرار الصواعق التي تلحق بمصابيح الشوارع LED؟

لا يوجد مستوى حماية يمكن أن يمنع الضرر الناتج عن الضربة المباشرة للعمود أو وحدة الإنارة. يتعامل تصنيف 10 كيلو فولت مع الزيادات المفاجئة والعابرين في الشبكة، والتي تمثل الغالبية العظمى من الأضرار الناجمة عن الطفرة. تتطلب الحماية من الضربات المباشرة محطات هوائية خارجية ونظام تأريض منخفض المقاومة.
